Wzmacniacz mikrofonowy PML02

Wzmacniacz mikrofonowy PML02 dedykowany jest do wzmacniania sygnałów z dostępnych na rynku wkładek elektretowych typu CZN-15E;WM-64AT;EM9745P-442;EM-150; i innych. Jedną z zalet wzmacniacza jest to, iż do zasilania wzmacniacza i przesyłania sygnałów wystarczy para przewodów.

Dane techniczne

Zasilanie Ucc

od 20 do 32 VDC wartość typowa 28VDC

Pobór prądy, zmierzony dla zasilania 28 VDC, Io

≤ 14mA

Pasmo przenoszenia fd

d 90Hz do fg <160 kHz dla spadku wzmocnienia (-3dB)

Wzmocnienie

30 ±0,5dB

THD

≤ 0,05% dla 1kHz

S/N

> 72dB

Maksymalny sygnał wejściowy Ui

≤110mVrms

Maksymalny sygnał wyjściowy Uso

≤ 3,5Vrms

Temperaturowy zakres pracy

-40÷+85ºC

Wzmocnienie

30 ±0,5dB

Wymiary płytki elektroniki

18±0,5 mm x 23±0,9 mm

Układ połączeń

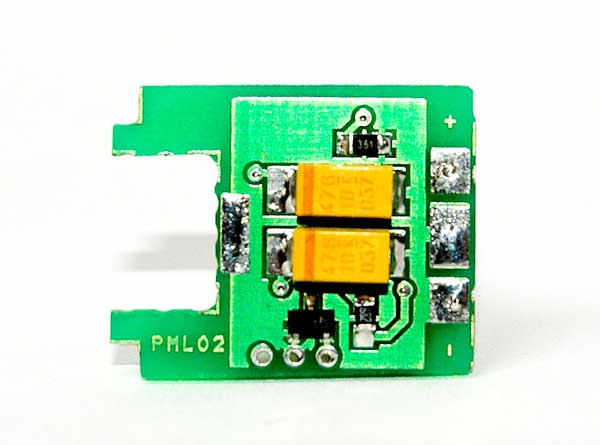

Wkładkę elektretową lutujemy do pól kontaktowych MIC+ i MIC- ( patrz; rysunek mechaniczny płytki wzmacniacza, Rys 1) a zasilanie parą przewodów do pól kontaktowych GND, +Ucc. W przypadku użycia przewodów w ekranie, ekran łączymy z polem o nazwie E. Rysunku 2 przedstawia układ połączeń wzmacniacza PLM02 z następnym stopniem toru akustycznego.

Uwaga: wartość rezystora R1 = 750 Ω jest niezbędna do poprawnego działania wzmacniacza. Użycie rezystora mniejszego niż 750Ω prowadzi do uszkodzenia wzmacniacza
