Wzmacniacz mocy WRP80A 2x40W/2Ω
Dane techniczne
Dostępne funcje
- „mute i stanby” – pełna separacja galwaniczna obwodu sterowania zewnętrznego od obwodu wzmacniacza
- wyjście diagnostyczne
Konstrukcja i sposób podłączenia

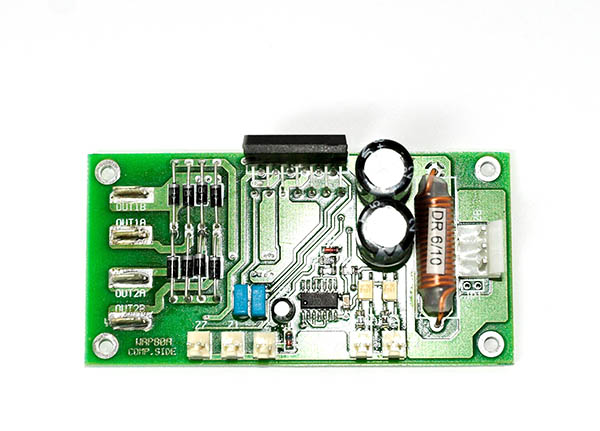

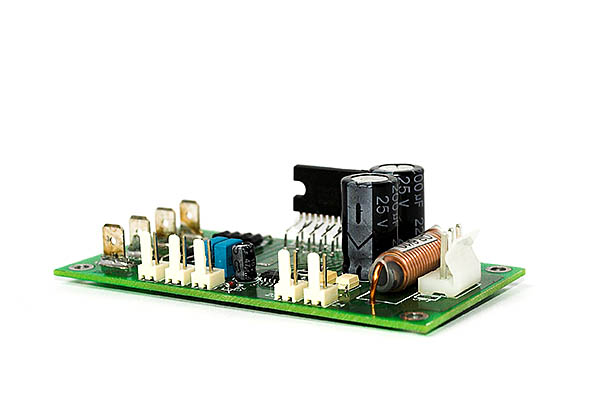

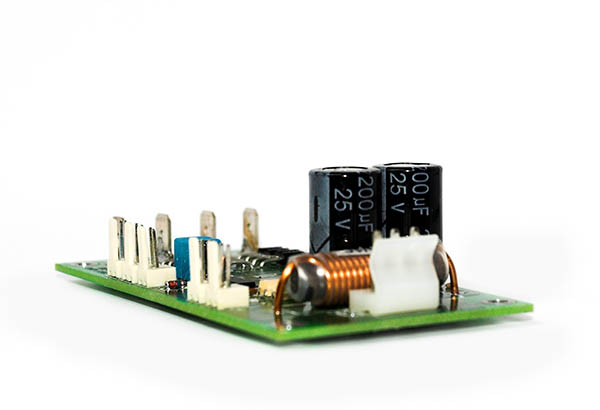

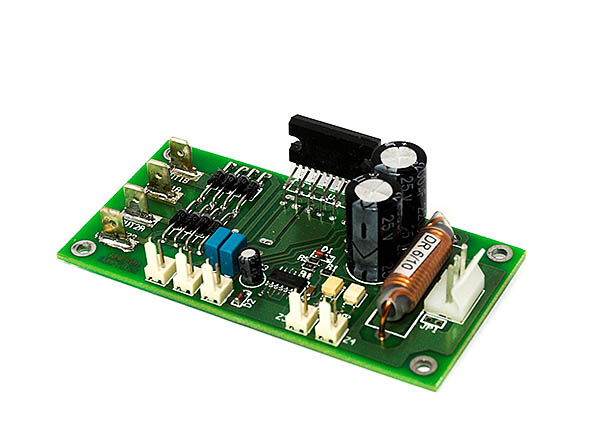

Wzmacniacz WRP80A jest otwartą płytką elektroniczną przeznaczoną do mocowania wewnątrz rozmaitych obudów oferowanych na rynku. Mocowanie płytki do chassis urządzenia nagłaśniającego jest przez cztery śruby M3. Sygnały wejściowe, sterujące oraz diagnostyczne wyprowadzone są z płytki przez złącza KK Molexa o rasterze 2,54 mm, natomiast konektorami samochodowymi 6,3mm wyprowadzone są sygnał mocy dla głośników. Zasilanie do płytki również doprowadzone jest przez złącze. Zastosowanie złącz pozwoliło uzyskać komfort szybkiego i łatwego łączenia zespołu głośników ze wzmacniaczem.
Opis złącz i sygnałów wzmacniacza:
Złącze Z7 /+DI / –DI (masa)/ – sygnały wyjściowe diagnostyczne
Złącze Z1 i Z2 / SYG1/SYG2/ -sygnały wejściowe wzmacniacza dla kanału pierwszego i drugiego
Złącze Z3 i Z4 dwa niezależne sygnały +OP1/+OP2 do wprowadzania wzmacniacza w stan czuwania i miękkiego włączania /wyłączania wzmacniacza z dwóch niezależnych źródeł będących na różnych potencjałach. Stan czuwania jest ważnym wtedy, kiedy chcemy oszczędzać energię z baterii, pobór prądu spoczynkowego końcówek mocy spada z 120 mA do około 100uA.
Złącza konektorowe 1A/1B – wyjściowy sygnał mocy kanału pierwszego
Złącza konektorowe 2A/2B – wyjściowy sygnał mocy.kanału drugiego
